Aprašymas
Kintamoji įtampa 0–600 V a.c.
Nuolatinė įtampa 0–600 V. d.c.
Kintamoji srovė 0–600 A
Varža 0–60 MΩ
Galimybė 0–60 mF
Reguliarumas 0–10 MHz
Tęstinumo bandymas 0–50 Ω
Laidumo bandymas taip
Diodų bandymas taip
Baterijos bandymas taip
Didžiausios išmatuotos vertės išsaugojimo režimas taip
TIKRĄJĄJĄ RMS taip
Duomenų laikymas taip
Bekontaktis kintamosios įtampos aptikimas NCV taip
Matmenys 172 x 64 x 32 mm
Medžiaga ABS
Maks. tarpas tarp spaustukų 25 mm
Maks. testuojamo laido skersmuo naudojant spaustuką 25 mm
Ekrano tipas LCD
LED foninis apšvietimas taip
Rodymo diapazonas 6000
Automatinis matavimo diapazonas taip
Diskretizavimo dažnis 3 kartus per sekundę
Skambučio skambėjimas taip
Automatinis išsijungimas po 15 min.
Maitinimo šaltinis: baterijos tipas 2x1.5 V; AAA
Svoris 0.161 kg

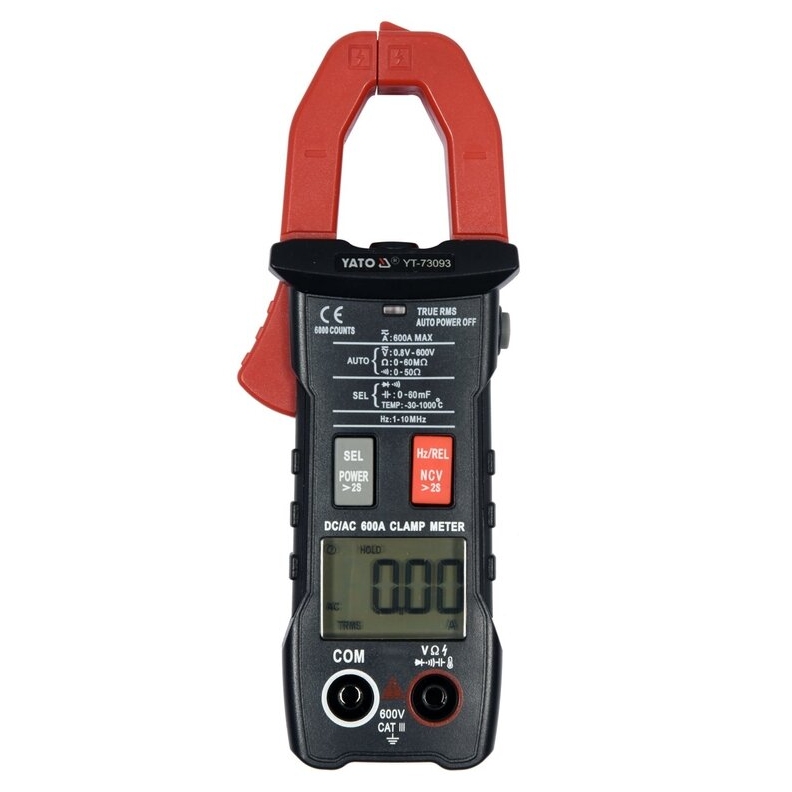

Universalus srovės matuoklis YT-73093 su automatiniu diapazono pasirinkimu kiekvienam matavimui leidžia atlikti pagrindinius ir sudėtingesnius elektros dydžių matavimus. Matuoklis turi matavimo spaustukus, kurie leidžia matuoti tiek nuolatinę, tiek kintamąją srovę viename laide naudojant įmontuotą HALL jutiklį. Matavimą galima atlikti neatjungiant grandinės ar neatjungiant jos nuo maitinimo šaltinio, ir leidžia matuoti daug didesnę srovę nei įprasti elektros skaitikliai. Matavimo zondo laidai turi silikoninę, lanksčią ir aukštai temperatūrai atsparią izoliaciją.
Pagrindiniai matavimai:
kintamosios įtampos matavimas: AC 0–600 V, TRUE RMS
nuolatinės įtampos matavimas: D.C. 0–600 V
kintamosios srovės matavimas: A.C. 0–600 A, TRUE RMS
nuolatinės srovės matavimas: D.C. 0–600 A
varžos matavimas: 0–60 MΩ
diodų bandymas: IF 5 mA, UR 3 V
tęstinumo bandymas: 0–50 Ω
Papildomi matavimai:
kondensatoriaus talpos matavimas: 0–60 mF
dažnio matavimas: 0–10 MHz
temperatūros matavimas: nuo -30 iki 1000 °C
bekontaktis kintamosios įtampos aptikimas: NCV
Matavimo tikslumas:
Kintamosios srovės AC matavimo tikslumo nustatymo pavyzdys. Matavimo rezultato skaičiavimai: 30 A
YT-73093 matuoklio tikslumas šiam diapazonui yra: ±(2.0 % + 30), skiriamoji geba 0.01 A
Paklaidos skaičiavimo formulė: (matavimo rezultatas x 2 %) + 30 x skiriamoji geba
Skaičiavimai: (30 x 2 %) + 30 x 0.01 = 0.6 + 0.3 = 0,90 A
Faktinis rezultatas, atsižvelgiant į matavimo paklaidą, kai indikacija 30 A = 30 ± 0.90 A.
Rezultatas, atsižvelgiant į matavimo paklaidą, kai indikacija kintamoji įtampa: 235 V = 235 ± 4,175 V
Rezultatas, atsižvelgiant į matavimo paklaidą, kai indikacija tiesioginė įtampa: 12 V = 12 ± 0.09 V
Lentelę su kiekvieno matavimo skiriamąja geba ir tikslumu galite rasti naudotojo vadove.
